Polar Finder Grid generator for CHDK

  • CHDKのGrid表示機能には、@elps関数が用意されていて、この関数のパラメータを調整して円を表示できるはず、、
  • ところが、いろいろ試しても楕円となってしまうので、とりあえず多角形で円を代用(32角形)
  • このために、@line関数で円を描画するスクリプトを生成することにしました。
  • CHDK build 1364で　SX230HSでは、LCDのピクセルサイズが 360x240から480x240に変更になったようです。また @elps関数で円の描画ができるようになりました。
  • 試したデジカメ：PowerShot SX230HS
  • 焦点距離（最望遠側）: 70mm
  • CCDのサイズ：正確には不明ですが、1/2.3インチサイズなので　6.2 x 4.6 mm　程度
  • カメラのLCDサイズ：CHDKでは　360 x 240 480x240

    LCD Width LCD Height Focal Length[mm] CCD size[mm] (height)
    LCD表示のアスペクト補正値 ...今のところカメラへ表示されたGridが真円に見えるように適当な数値を試行錯誤で設定 :-)
    Color1...極望パターンの表示色１ Color2...極望パターンの表示色2(0H,6H,12H,18H目盛)
    北極星位置のOffset[度]:

    画角[度]：3.8 　LCDへ表示する円の半径：

      画面の下方へ表示されるスクリプトをCopy&Pasteして利用してください．

  • 色番号と表示色の関係はデジカメの機種によって異なるようなので、事前に調べる.
  • CHDK を起動中のデジカメで　ALT -> Miscellaneous stuff -> Draw palette で表示できる.
  • 極望パターンとしては、輝度が低い色の方が星を見やすい.

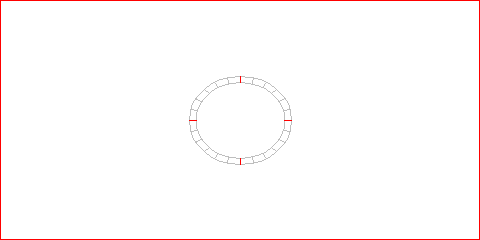

    • Radius:44, Width:480, Height=240

    @ title R=44, W=480, H=240, Offset=0.7, Focal Length=70, ASPECT=1.17
# Outer Circle
@elps 240 120 51 44 22

# Inner Circle
@elps 240 120 44 38 22

# Hour angle marker
@line 291 120 284 120 108
@line 290 131 283 130 22
@line 285 142 279 139 22
@line 276 151 271 147 22
@line 266 158 262 153 22
@line 253 163 252 157 22
@line 240 164 240 158 108
@line 227 163 228 157 22
@line 214 158 218 153 22
@line 204 151 209 147 22
@line 195 142 201 139 22
@line 190 131 197 130 22
@line 189 120 196 120 108
@line 190 109 197 110 22
@line 195 98 201 101 22
@line 204 89 209 93 22
@line 214 82 218 87 22
@line 227 77 228 83 22
@line 240 76 240 82 108
@line 253 77 252 83 22
@line 266 82 262 87 22
@line 276 89 271 93 22
@line 285 98 279 101 22
@line 290 109 283 110 22
